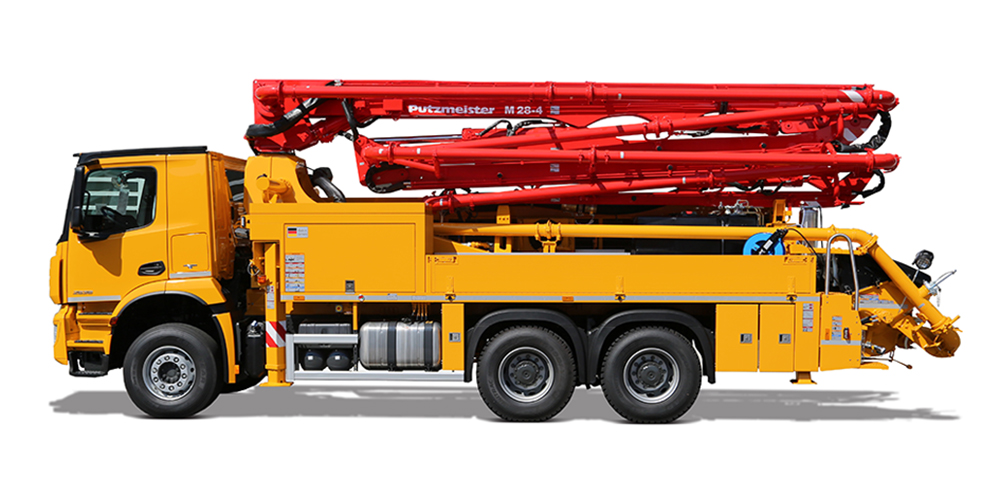

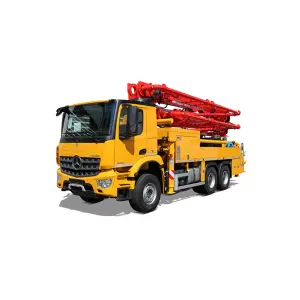

Автобетононасос, оснащенный 28-метровой стрелой с Z-образным складыванием
Уникальный вариант для многофункционального применения. Раскладная 28-метровая стрела с Z-образным складыванием, достигает таких участков, до которых другие стрелы не дотягиваются. По заказу монтируется на двухосном или трехосном шасси, что позволяет разместить больше дополнительного оборудования.
Основные свойства
- Система опор TRD, занимающая минимальное необходимое пространство
- Оптимальная высота раскладывания
- Компактное трехосное шасси без свеса стрелы
- Короткая колесная база
- Раскладная 4-секционная стрела с ZR-образным складыванием
Общая информация
| Количество секций распределительной стрелы |
4 |
| Тип раскладывания |
Z-Folding |
| Дальность подачи вверх |
27.3 м |
| Дальность подачи по горизонтали |
23.7 м |
| Дальность подачи по горизонтали |
21.2 м |
| Подача вниз |
16.6 м |
| Высота в выдвинутом состоянии |
6.5 м |
| Длина концевого распредшланга |
4 м |
| Бетоновод, давление нагнетательной линии |
DN 125/85 бар |

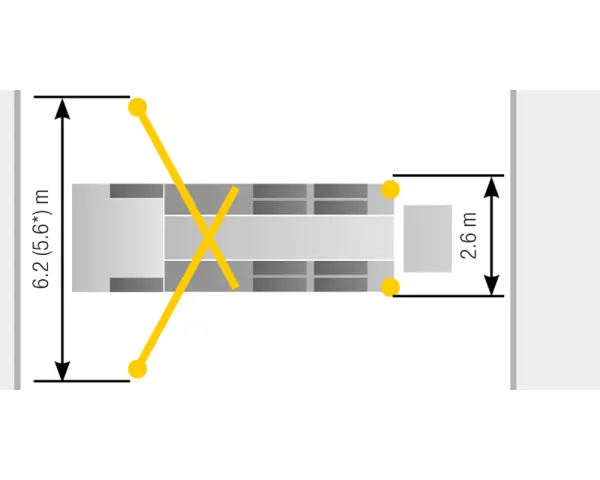

| Выносные опоры, стандартные (передние-задние) |
5.6/2.6 м |
| Длина х ширина х высота |
9.9/2.5/4 м |
Конфигурация бетононасоса .16 H
| Диаметр цилиндра-Ход цилиндра |
230/2100 мм |
| Объем подачи со стороны штока |
160 м³/час |
| Давление подачи со стороны штока |
85 бар |
| Ход поршня в минуту |
31 |
