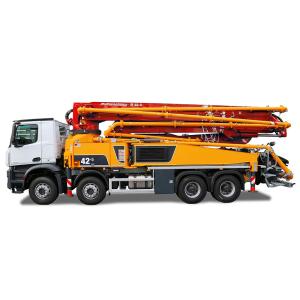

Новое поколение автобетононасоса BSF 42-5
Автобетононасос Putzmeister BSF 42-5 отличается повышенной маневренностью и улучшенными весовыми показателями за счет применения четырехосного шасси. Машина оснащена системой выдвижения опор в узких местах (OSS), что позволяет работать в условиях ограниченного пространства. Длина бетононасоса составляет меньше 12 метров, а масса – меньше 32 тонн.
Основные свойства
- Плавная распределительная мачта с 5 стрелами, благодаря про- думанной схеме расположения бето- новодов и крепежных элементов;
- Общий вес - менее 32 т, включая достаточный резерв для догрузки и топлива;
- Более низкие расходы на обслужи- вание благодаря деталям, не требую- щим техобслуживания, небольшому ко- личеству различных элементов (напри- мер, только 3 типа стандартных колен бетоноводов) и малому количеству масла (объём масла сокращён на 30 %).
- Ремонтопригодность обеспечива- ется оптимальной доступностью и последовательной концепции бол- тового соединения при сборке;
- Ещё больше безопасности при полном учёте действующих норм и стандартов;
- Эффективно действует благодаря последовательному эргономическому расчёту;
Общая информация
| Количество секций распределительной стрелы |
5 |
| Тип раскладывания |
RZ-Folding |
| Дальность подачи вверх |
41.6 м |
| Дальность подачи по горизонтали |
37.3 м |
| Дальность подачи по горизонтали |
34.5 м |
| Подача вниз |
31 м |
| Высота в выдвинутом состоянии |
8.6 м |
| Пределы поворота |
365 градусов |
| Длина концевого распредшланга |
4 м |
| Бетоновод, давление нагнетательной линии |
DN125/5.5 / 85 мм/бар |
| Выносные опоры, стандартные (передние-задние) |
7.5 / 7.7 м |
| Выносные опоры с OSS (передние-задние) |
5.0 / 6.1 м |
| Выносные опоры с ESC (передние-задние) |
5.0 / 5.3 м |

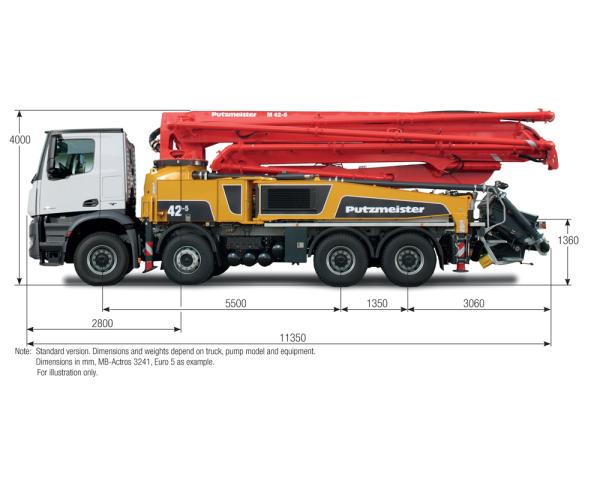

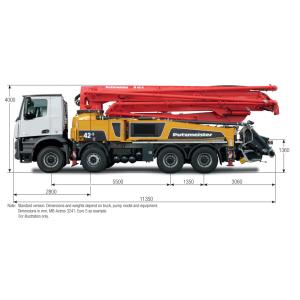

| Длина х ширина х высота |
11.35 x x2.5 x 4 мм |
| Полная масса (прибл.) |
ниже 32000 кг |
Конфигурация бетононасоса .16 H
| Диаметр цилиндра-Ход цилиндра |
230/2100 мм |
| Объем подачи со стороны штока |
160 м³/час |
| Давление подачи со стороны штока |
85 бар |
| Ход поршня в минуту |
31 |
